Trên máy ép nhựa thủy lực, động cơ bơm dầu hoạt động suốt mọi giai đoạn của chu kỳ ép, kể cả lúc máy chờ. Bài viết dưới đây, GTAKE Việt Nam sẽ cùng phân tích nguyên lý vận hành, hạn chế thường gặp và cách biến tần GTAKE GK620 khắc phục từng vấn đề.
Biến tần cho máy ép nhựa thủy lực – Giải pháp GTAKE GK620 tối ưu điện năng
Biến tần cho máy ép nhựa thủy lực giúp điều khiển tốc độ động cơ bơm dầu theo nhu cầu của từng giai đoạn ép. Thay vì luôn chạy ở tốc độ định mức, động cơ chỉ cung cấp đúng lưu lượng và áp suất mà máy cần. Nhờ đó, doanh nghiệp giảm điện năng tiêu thụ, hạn chế nhiệt dầu và kéo dài tuổi thọ bơm, động cơ.

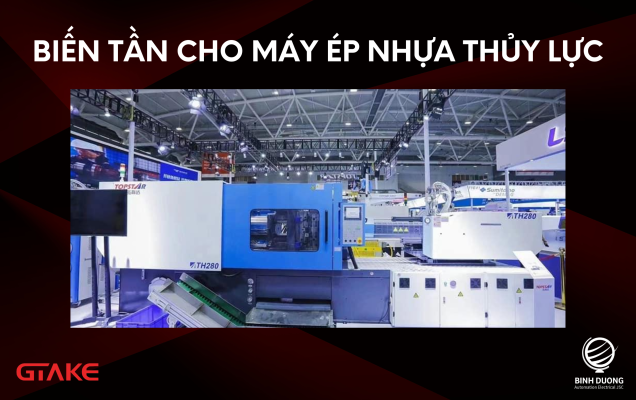

Máy ép phun thủy lực vận hành như thế nào?
Để hiểu vì sao biến tần mang lại hiệu quả rõ rệt, cần nắm vai trò của động cơ bơm dầu và cách nhu cầu tải thay đổi trong một chu kỳ ép.
Vai trò của động cơ bơm dầu
Máy ép phun dùng hệ thống thủy lực hoặc servo để hóa dẻo hạt nhựa, sau đó phun vào khuôn tạo sản phẩm theo thiết kế. Trong máy ép thủy lực, động cơ dẫn động bơm dầu cung cấp lưu lượng và áp suất cho toàn bộ cơ cấu chấp hành. Mọi chuyển động như đóng khuôn, đẩy trục vít hay mở khuôn đều phụ thuộc trực tiếp vào cụm bơm này.
Bốn giai đoạn trong một chu kỳ ép
Một chu kỳ ép điển hình gồm bốn giai đoạn chính là đóng khuôn, ép phun, giữ áp và mở khuôn. Mỗi giai đoạn đòi hỏi mức áp suất và lưu lượng dầu khác nhau, xen giữa là thời gian chờ có nhu cầu tải thấp. Sự biến động liên tục này khiến việc cho động cơ bơm chạy ở một tốc độ cố định trở nên lãng phí năng lượng.

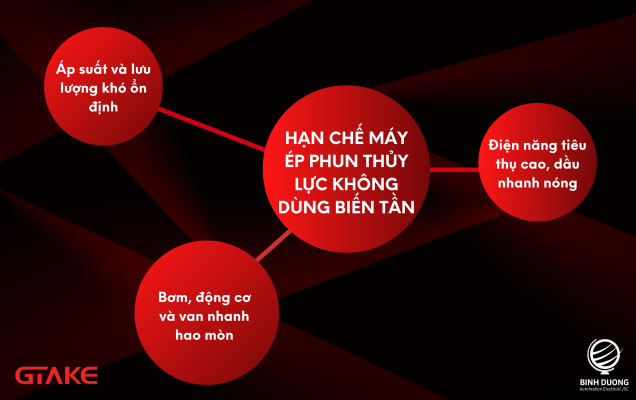

Hạn chế của máy ép phun thủy lực không dùng biến tần
Nhiều nhà máy vẫn dùng máy ép phun thủy lực thế hệ cũ, nơi động cơ bơm khởi động trực tiếp và luôn chạy ở tốc độ định mức. Cách vận hành này gây ra ba nhóm vấn đề chính.
Điện năng tiêu thụ cao, dầu nhanh nóng
Khi động cơ bơm chạy ở tốc độ định mức, hệ thống vẫn tạo áp suất dư ngay cả lúc nhu cầu lưu lượng thấp. Phần năng lượng dư thừa không sinh công hữu ích mà chuyển thành nhiệt, khiến dầu thủy lực nóng nhanh. Hệ quả là chi phí điện tăng cao, hệ thống làm mát phải làm việc nhiều hơn trong khi năng suất máy không cải thiện.
Áp suất và lưu lượng khó ổn định
Hệ thống bơm tốc độ cố định khó duy trì áp suất và lưu lượng chính xác theo yêu cầu riêng của từng giai đoạn ép. Sai lệch áp suất trong lúc phun hoặc giữ áp có thể ảnh hưởng đến mức điền đầy khuôn và độ đồng đều của sản phẩm. Với những chi tiết đòi hỏi dung sai chặt, sự thiếu ổn định này làm tăng nguy cơ phát sinh hàng lỗi.
Bơm, động cơ và van nhanh hao mòn
Bơm thủy lực, động cơ và các van điều khiển phải làm việc liên tục ở mức tải cao trong suốt ca sản xuất. Bên cạnh đó, mỗi lần khởi động trực tiếp đều tạo ra dòng điện lớn và ứng suất cơ khí đột ngột lên trục động cơ. Các yếu tố này cộng dồn theo thời gian, làm tăng mức mài mòn và rút ngắn tuổi thọ toàn hệ thống.
Nguyên lý giải pháp biến tần cho máy ép nhựa thủy lực
Giải pháp biến tần khắc phục các hạn chế trên bằng cách chuyển động cơ bơm từ chế độ chạy tốc độ cố định sang chế độ điều tốc bám theo tải thực tế.
Cấu trúc hệ thống điều khiển
Hệ thống gồm biến tần GTAKE GK620, động cơ bơm, cảm biến áp suất, tủ điều khiển, HMI, thiết bị bảo vệ và PLC nếu cần. Cảm biến áp suất liên tục gửi tín hiệu phản hồi về hệ thống điều khiển trong suốt chu kỳ ép. Dựa trên tín hiệu này, biến tần tự động thay đổi tốc độ động cơ để bám sát nhu cầu của từng giai đoạn.
Cơ chế điều tốc theo từng giai đoạn ép
Ở các công đoạn cần áp suất cao như đóng khuôn hoặc ép phun, biến tần tăng tốc độ động cơ để đáp ứng tải. Khi máy chuyển sang giai đoạn chờ hoặc lưu lượng giảm, biến tần tự hạ tốc độ để giảm điện năng và nhiệt dầu. Bảng dưới đây tóm tắt phản ứng của biến tần theo từng giai đoạn của một chu kỳ điển hình.
| Giai đoạn | Nhu cầu thủy lực | Phản ứng của biến tần |
|---|---|---|
| Đóng khuôn | Áp suất và lưu lượng cao để khép khuôn | Tăng tốc độ động cơ bơm |
| Ép phun | Áp suất cao để đẩy nhựa vào khuôn | Duy trì tốc độ cao, PID bám áp suất đặt |
| Giữ áp | Áp suất ổn định, lưu lượng nhỏ | Giảm tốc độ, PID giữ áp suất ổn định |
| Mở khuôn | Lưu lượng cho chuyển động tấm khuôn | Điều chỉnh tốc độ theo tín hiệu phản hồi |
| Chờ giữa hai chu kỳ | Nhu cầu rất thấp | Hạ tốc độ động cơ xuống mức thấp |
Bảng mang tính minh họa định tính; thông số thực tế phụ thuộc cấu hình từng máy ép.

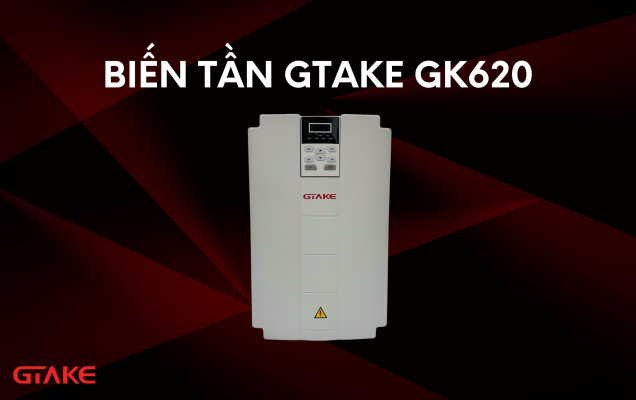

Biến tần cho máy ép nhựa thủy lực GTAKE GK620
GK620 phù hợp với ứng dụng máy ép phun nhờ khả năng điều khiển vector chính xác và vận hành ổn định trong điều kiện tải bơm thay đổi liên tục.
Tính năng nổi bật
GK620 sử dụng phương pháp điều khiển vector không cảm biến (Sensorless Vector), cho đáp ứng mô-men nhanh khi tải bơm thay đổi đột ngột. Bộ điều khiển PID tích hợp sẵn giúp duy trì áp suất ổn định theo giá trị đặt mà không cần bộ điều khiển rời. Chức năng khởi động và dừng mềm hạn chế sốc cơ khí lên trục động cơ và cụm bơm trong mỗi lần chuyển trạng thái.
Biến tần hỗ trợ giao thức Modbus RTU, cho phép tích hợp trực tiếp với PLC và HMI trong tủ điều khiển máy ép. Thiết bị cũng tích hợp nhiều chức năng bảo vệ dành cho cả động cơ lẫn bản thân biến tần. Nhờ đó, kỹ sư vận hành có thể giám sát trạng thái và cài đặt thông số thuận tiện hơn.
Các model GK620 tham khảo
Bảng dưới đây liệt kê các model GK620 thường dùng cho động cơ bơm máy ép phun, dải công suất 22–75 kW, nguồn ba pha 380 V.
| Model | Công suất (kW) | Nguồn cấp |
|---|---|---|
| GK620-4T22G/30LB | 22 | 3 pha 380 V |
| GK620-4T30G/37L | 30 | 3 pha 380 V |
| GK620-4T37G/45L | 37 | 3 pha 380 V |
| GK620-4T45G/55L | 45 | 3 pha 380 V |
| GK620-4T55G/75L | 55 | 3 pha 380 V |
| GK620-4T75G/90L | 75 | 3 pha 380 V |
Lựa chọn công suất biến tần phù hợp
Model biến tần được lựa chọn dựa trên công suất định mức của động cơ bơm và lưu lượng dầu mà máy ép yêu cầu. Bên cạnh đó, cần xem xét đặc tính chu kỳ ép, tần suất tăng giảm tải và điều kiện lắp đặt trong tủ điện. Do mỗi dòng máy có cấu hình thủy lực khác nhau, khảo sát thực tế bởi kỹ sư là bước cần thiết trước khi chốt model.
Lợi ích khi lắp biến tần cho máy ép nhựa thủy lực
Khi được cấu hình đúng, giải pháp biến tần mang lại hiệu quả trên ba phương diện: chi phí điện năng, chất lượng sản phẩm và độ bền thiết bị.
Tiết kiệm điện năng
Động cơ bơm chỉ chạy ở tốc độ tương ứng với nhu cầu thực tế thay vì luôn duy trì tốc độ định mức. Phần điện năng trước đây bị tiêu hao để tạo áp suất dư trong các giai đoạn tải thấp được cắt giảm đáng kể. Mức tiết kiệm cụ thể phụ thuộc vào cấu hình máy, chu kỳ ép và tỷ lệ thời gian chờ trong mỗi ca sản xuất.
Giảm nhiệt độ dầu thủy lực
Khi lượng áp suất dư giảm, nhiệt sinh ra trong dầu thủy lực cũng giảm theo, đặc biệt ở các giai đoạn tải thấp. Dầu làm việc ở nhiệt độ ổn định hơn giúp giảm tải cho hệ thống làm mát trong suốt ca vận hành. Đây cũng là điều kiện để các phớt, gioăng và van trong mạch thủy lực duy trì tuổi thọ tốt hơn.
Áp suất ổn định, sản phẩm đồng đều
Bộ PID trong biến tần liên tục so sánh áp suất thực tế với giá trị đặt rồi điều chỉnh tốc độ động cơ tương ứng. Áp suất được giữ ổn định qua từng giai đoạn giúp quá trình điền đầy khuôn diễn ra nhất quán giữa các chu kỳ ép. Nhờ vậy, chất lượng sản phẩm giữa các lô trở nên đồng đều hơn và tỷ lệ hàng lỗi có xu hướng giảm.
Giảm dòng khởi động, kéo dài tuổi thọ thiết bị
Khởi động mềm hạn chế dòng khởi động lớn, giảm sụt áp lưới điện và ứng suất cơ khí lên động cơ, khớp nối, bơm. Kết hợp với việc giảm tải ở các giai đoạn chờ, bơm, động cơ và van được vận hành êm ái hơn trong mỗi chu kỳ. Điều này góp phần kéo dài tuổi thọ thiết bị, giãn khoảng cách giữa các lần bảo trì và giảm chi phí sửa chữa.
Ứng dụng cho máy ép phun mới và cải tạo máy cũ
Giải pháp áp dụng cho cả máy ép phun lắp mới lẫn máy thủy lực đang vận hành, không cần thay toàn bộ máy.
Cải tạo máy cũ và tích hợp cho máy mới
Với máy cũ, cải tạo sang máy ép phun dùng biến tần giúp tiết kiệm chi phí đầu tư so với mua máy mới. Phần cơ khí và khuôn hiện có thường được giữ nguyên, thay đổi chủ yếu nằm ở tủ điện và mạch điều khiển động cơ bơm. Với máy mới, biến tần có thể được tích hợp ngay từ khâu thiết kế tủ điện để tối ưu cấu hình.
Các bước triển khai giải pháp
- Khảo sát hiện trạng: ghi nhận công suất động cơ bơm, cấu hình thủy lực, chu kỳ ép và hệ thống điều khiển hiện có.
- Lựa chọn cấu hình: chọn model GK620, cảm biến áp suất và phương án kết nối với PLC, HMI.
- Lắp đặt tủ điện: lắp biến tần, thiết bị bảo vệ và đi dây theo sơ đồ đã duyệt.
- Cài đặt thông số: thiết lập PID, thời gian tăng giảm tốc và các ngưỡng bảo vệ.
- Chạy thử và bàn giao: vận hành theo chu kỳ ép thực tế, tinh chỉnh thông số và hướng dẫn vận hành.
Liên hệ tư vấn giải pháp biến tần cho máy ép nhựa
GTAKE Việt Nam cung cấp giải pháp biến tần GK620 cho máy ép nhựa thủy lực, từ khảo sát, chọn cấu hình đến hỗ trợ lắp đặt. Doanh nghiệp cần đánh giá hiệu quả cho từng dòng máy cụ thể có thể liên hệ đội ngũ kỹ sư để được tư vấn. Liên hệ Hotline 0904.584.886 hoặc Zalo OA của GTAKE Việt Nam để được kỹ sư tư vấn kỹ thuật miễn phí.
