Trong quá trình vận hành hệ thống động cơ, biến tần đóng vai trò quan trọng trong việc điều chỉnh tốc độ linh hoạt, tiết kiệm năng lượng và bảo vệ thiết bị. Một trong những phương pháp điều khiển phổ biến, đơn giản và hiệu quả chính là sử dụng biến trở cho biến tần. Tuy nhiên, không phải ai cũng hiểu rõ cách chọn biến trở cho biến tần, cách đấu nối cũng như điều khiển sao cho đúng kỹ thuật. Trong bài viết này, Bình Dương AEC sẽ hướng dẫn bạn cách lựa chọn, lắp đặt và vận hành biến trở một cách tối ưu. Hãy cùng theo dõi ngay sau đây!
Mục Lục
Các bước chọn biến trở cho biến tần

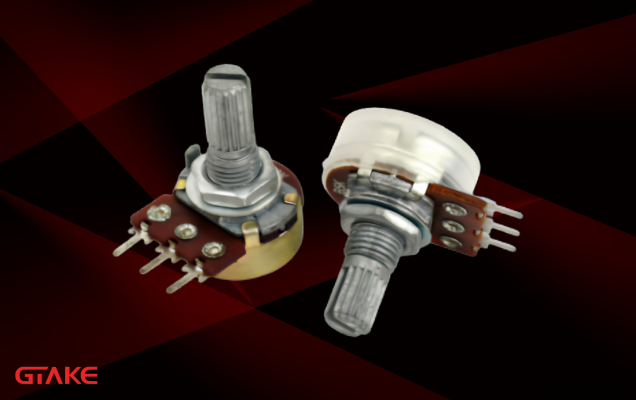

Bước 1: Các tiêu chí lựa chọn biến trở cho biến tần
Việc lựa chọn đúng biến trở là bước quan trọng đầu tiên trong cách chọn biến trở cho biến tần. Một lựa chọn chính xác sẽ giúp hệ thống hoạt động ổn định, tăng tuổi thọ thiết bị và đảm bảo hiệu quả điều khiển. Các tiêu chí lựa chọn biến trở cho biến tần bao gồm:
1. Chọn giá trị điện trở phù hợp với công suất biến tần
Giá trị điện trở (Ohm) cần tuân theo quy định trong tài liệu kỹ thuật của nhà sản xuất. Nếu chọn điện trở quá thấp, dòng xả sẽ tăng cao và dễ gây hỏng bộ hãm (braking unit).
Ngược lại, nếu điện trở quá cao, khả năng xả năng lượng kém khiến quá trình hãm không đạt hiệu quả. Một kinh nghiệm phổ biến là chọn giá trị điện trở cao hơn giá trị tối thiểu (Rmin) khoảng 1,5 đến 2 lần. Ví dụ, với biến tần 20kW có Rmin = 20Ω, bạn nên chọn điện trở trong khoảng 30–40Ω.
2. Kiểm tra công suất chịu tải của biến trở
Công suất định mức (Watt) là yếu tố then chốt quyết định khả năng chịu nhiệt và tuổi thọ của biến trở. Nếu công suất nhỏ hơn yêu cầu, điện trở dễ bị quá nhiệt và hỏng hóc khi làm việc lâu dài.
Dựa vào tính toán sơ bộ, công suất của điện trở xả nên bằng khoảng 10–20% công suất của động cơ. Chẳng hạn, động cơ 20kW cần biến trở công suất từ 2kW đến 4kW, tùy thuộc vào tần suất và mức độ hãm.
3. Đảm bảo tương thích với loại biến tần và ứng dụng
Mỗi loại biến tần, từ các dòng 220V dân dụng đến biến tần 380V công nghiệp, đều có thông số kỹ thuật riêng cho việc kết nối điện trở. Việc đọc kỹ tài liệu hướng dẫn (manual) là bước không thể bỏ qua để đảm bảo sự tương thích.
Đối với ứng dụng nặng như cẩu trục, thang máy hoặc máy ly tâm, bạn cần chọn điện trở công suất lớn và chịu tải cao. Trong khi đó, các ứng dụng nhẹ như băng tải hoặc quạt công nghiệp nhỏ có thể chỉ cần điện trở công suất thấp, thậm chí một số trường hợp không cần trang bị điện trở xả.
4. Tham khảo bảng lựa chọn biến trở tương ứng cho biến tần
Ngoài các tiêu chí quan trọng trên, bạn có thể tham khảo thêm bảng lựa chọn biến trở tương ứng cho biến tần trong các tài liệu hướng dẫn sử dụng (User Manual). Bảng lựa chọn này sẽ giúp người dùng dễ dàng chọn đúng loại biến trở, đảm bảo kết nối ổn định và điều khiển tốc độ chính xác trong từng ứng dụng cụ thể.
Dưới đây là bảng biến trở tương ứng cho biến tần GTAKE GK620 mà bạn có thể tham khảo:
| Mẫu biến tần | Aptomat (A) | Khởi động từ (A) | Biến trở/Bộ hãm động năng | ||
| Công suất (W) | Điện trở (Ω) | ||||
| GK620-4T0.75G/1.5LB | 0.75G | 10 | 9 | 150 | ≥150 |
| 1.5L | 10 | 9 | |||
| GK620-4T1.5G/2.2LB | 1.5G | 10 | 9 | 300 | ≥150 |
| 2.2L | 10 | 9 | |||
| GK620-4T2.2G/3.7LB | 2.2G | 10 | 9 | 400 | ≥100 |
| 3.7L | 16 | 12 | |||
| GK620-4T3.7G/5.5LB | 3.7G | 16 | 12 | 500 | ≥56 |
| 5.5L | 20 | 18 | |||
| GK620-4T5.5G/7.5LB | 5.5G | 20 | 18 | 550 | ≥50 |
| 7.5L | 32 | 25 | |||
| GK620-4T7.5G/11LB | 7.5G | 32 | 25 | 550 | ≥50 |
| 11L | 40 | 32 | |||
| GK620-4T11G/15LB | 11G | 40 | 32 | 800 | ≥25 |
| 15L | 50 | 40 | |||
| GK620-4T15G/18.5LB | 15G | 50 | 40 | 1100 | ≥23 |
| 18.5L | 63 | 50 | |||
| GK620-4T18.5G/22LB | 18.5G | 63 | 50 | 1300 | ≥16 |
| 22L | 63 | 50 | |||
| GK620-4T22G/30LB | 22G | 63 | 50 | 1500 | ≥16 |
| 30L | 100 | 65 | |||
| GK620-4T30G/37L(B/D/H) | 30G | 100 | 65 | 2500 | ≥15 |
| 37L | 100 | 80 | |||
| GK620-4T37G/45L(B/D/H) | 37G | 100 | 80 | 2800 | ≥15 |
| 45L | 125 | 95 | |||
| GK620-4T45G/55L(B) | 45G | 125 | 95 | 3000 | ≥10 |
| 55L | 160 | 150 | |||
| GK620-4T55G/75L(B) | 55G | 160 | 150 | 3600 | ≥10 |
| 75L | 225 | 185 | |||
| GK620-4T75G/90L(B) | 75G | 225 | 185 | 5000 | ≥5 |
| 90L | 250 | 225 | |||
| GK620-4T90G/110L | 90G | 250 | 225 | Lựa chọn dựa theo bộ hãm động năng | |
| 110L | 315 | 265 | |||
| GK620-4T110G/132L | 110G | 315 | 265 | ||
| 132L | 350 | 330 | |||
| GK620-4T132G/160L | 132G | 350 | 330 | ||
| 160L | 400 | 330 | |||
| GK620-4T160G/185L | 160G | 400 | 330 | ||
| 185L | 500 | 400 | |||
| GK620-4T185G/200L | 185G | 500 | 400 | ||
| 200L | 500 | 400 | |||
| GK620-4T200G/220L | 200G | 500 | 400 | ||
| 220L | 630 | 500 | |||
| GK620-4T220G/250L | 220G | 630 | 500 | ||
| 250L | 630 | 500 | |||
| GK620-4T250G/280L | 250G | 630 | 500 | ||
| 280L | 800 | 630 | |||
| GK620-4T280G/315L | 280G | 800 | 630 | ||
| 315L | 800 | 630 | |||
| GK620-4T315G/355L | 315G | 800 | 630 | ||
| 355L | 1000 | 800 | |||
| GK620-4T355G/400L | 355G | 1000 | 800 | ||
| 400L | 1250 | 800 | |||
| GK620-4T400G/450L | 400G | 1250 | 800 | ||
| 450L | 1250 | 1000 | |||
| GK620-4T450G/500L | 450G | 1250 | 1000 | ||
| 500L | 1600 | 1000 | |||
| GK620-4T500G | 1600 | 1000 | |||
| GK620-4T560G | 1600 | 1250 | |||
| GK620-4T630G | 2000 | 1600 | |||
Khi bộ hãm động năng được tích hợp sẵn trong thiết bị thì biến trở phải có công suất và giá trị điện trở đúng theo bảng thông số quy định. Nếu bộ hãm động năng được lắp ngoài thì biến trở cần được chọn phù hợp với thông số của bộ hãm đó.
Bước 2: Kiểm tra yêu cầu kỹ thuật của biến tần
Sau khi đã xác định các tiêu chí lựa chọn, bước tiếp theo trong cách chọn biến trở cho biến tần là kiểm tra yêu cầu kỹ thuật cụ thể của chính biến tần mà bạn đang sử dụng. Đây là yếu tố quan trọng nhằm đảm bảo biến trở hoạt động đúng và không gây lỗi trong quá trình điều khiển.
1. Xác định dải tín hiệu đầu vào analog
Mỗi hãng biến tần hỗ trợ các dải tín hiệu điều khiển khác nhau, phổ biến nhất là 0–5V, 0–10V hoặc 4–20mA. Biến trở thường được sử dụng cho tín hiệu điện áp (0–5V hoặc 0–10V). Nếu biến tần của bạn chỉ chấp nhận 0–10V, bạn cần chọn biến trở phù hợp để khi xoay từ min đến max, giá trị điện áp xuất ra nằm trong dải này.

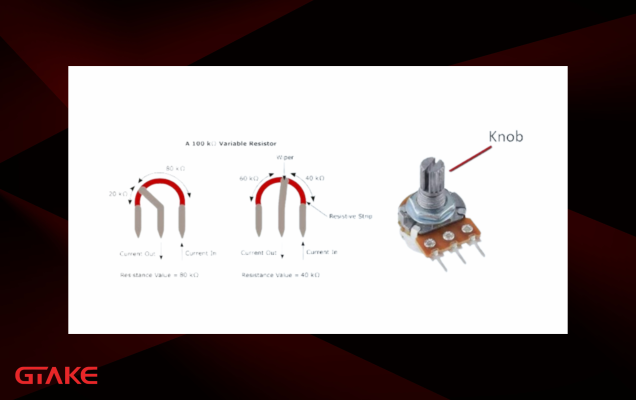

2. Kiểm tra giá trị điện trở mà biến tần hỗ trợ
Một số hãng biến tần quy định rõ ràng dải biến trở được phép sử dụng. Ví dụ như 1kΩ–10kΩ, trong đó phổ biến nhất là 10kΩ. Nếu bạn chọn sai giá trị (nhỏ hơn hoặc lớn hơn mức cho phép), tín hiệu điều khiển có thể bị sai lệch, dẫn đến tốc độ động cơ không chính xác hoặc biến tần báo lỗi.
3. Đọc kỹ tài liệu hướng dẫn của nhà sản xuất
Không phải tất cả các biến tần đều giống nhau, do đó việc tham khảo tài liệu kỹ thuật (manual) của hãng sản xuất là bắt buộc. Trong tài liệu này, nhà sản xuất sẽ chỉ rõ loại biến trở, giá trị điện trở, cách đấu nối và các thông số cấu hình cần thiết. Đây chính là cơ sở đảm bảo bạn lựa chọn đúng loại biến trở và cài đặt chính xác, tránh hỏng hóc hoặc lỗi vận hành.
Bước 3: Lựa chọn biến trở phù hợp với ứng dụng
Khi lựa chọn biến trở cho biến tần, người dùng cần cân nhắc loại phù hợp với ứng dụng thực tế để đảm bảo thao tác thuận tiện và độ bền lâu dài. Trong số các loại thông dụng, biến trở tay quay được sử dụng nhiều nhất nhờ thiết kế nhỏ gọn, dễ xoay điều chỉnh và có tuổi thọ cao. Loại biến trở tay quay tuyến tính 10kΩ công suất 1W gần như là tiêu chuẩn trong các ứng dụng công nghiệp như quạt, bơm hay băng tải.
Bên cạnh đó, biến trở con chạy hoạt động theo cơ chế trượt trên thanh điện trở. Qua đó, giúp hiển thị trực quan mức điều chỉnh nên phù hợp cho các bảng điều khiển lớn hoặc những hệ thống cần thao tác thường xuyên. Ngoài ra, biến trở than có ưu điểm giá thành rẻ, dễ tìm và được sử dụng phổ biến. Song, độ bền và độ chính xác thường thấp hơn so với các loại cao cấp. Nhìn chung, biến trở tay quay tuyến tính 10kΩ vẫn là lựa chọn tối ưu và an toàn nhất.

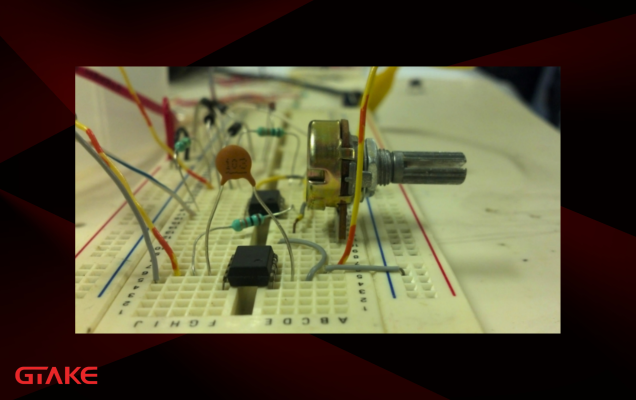

Bước 4: Môi trường lắp đặt và độ bền của biến trở
Ngoài việc chọn đúng loại, người dùng cũng cần chú ý đến môi trường làm việc và độ bền cơ học của biến trở để đảm bảo vận hành ổn định. Trong môi trường nhiều bụi bẩn, độ ẩm cao hoặc rung lắc mạnh, biến trở rất dễ bị oxy hóa, nhiễu tín hiệu hoặc giảm tuổi thọ. Do đó, nên ưu tiên biến trở có vỏ bảo vệ kín, khả năng chống bụi và chống ẩm tốt.
Với các ứng dụng công nghiệp liên tục, biến trở cần có độ bền cơ học cao, số vòng xoay tối thiểu từ 10.000 lần trở lên để tránh hỏng hóc sau thời gian ngắn sử dụng. Ngoài ra, việc lắp đặt biến trở ở vị trí thuận tiện, tránh xa nguồn nhiệt lớn hay khu vực dễ va đập cũng là yếu tố quan trọng giúp kéo dài tuổi thọ. Một biến trở bền bỉ và được lắp đặt đúng cách sẽ giúp hệ thống biến tần hoạt động ổn định, giảm chi phí bảo trì.
Việc lựa chọn và đấu nối biến trở cho biến tần tưởng chừng đơn giản nhưng lại ảnh hưởng trực tiếp đến hiệu quả điều khiển tốc độ động cơ. Chỉ cần tuân thủ đúng các bước, bạn sẽ đảm bảo hệ thống vận hành ổn định và bền bỉ.
Cách đấu biến trở cho biến tần
Đấu nối biến trở với biến tần là công việc quan trọng để điều khiển tốc độ động cơ một cách linh hoạt. Để quá trình diễn ra an toàn và hiệu quả, người dùng cần thực hiện theo bốn bước cơ bản: chuẩn bị – đấu dây – cài đặt thông số – kiểm tra vận hành.
1. Chuẩn bị trước khi đấu nối
Người dùng cần chuẩn bị đầy đủ thiết bị và dụng cụ cần thiết:
- Ngắt nguồn điện: Đây là bước bắt buộc trước khi thao tác để đảm bảo an toàn tuyệt đối.
- Biến tần: Chọn loại phù hợp với công suất và đặc điểm động cơ, có thể là biến tần 1 pha hoặc 3 pha. Với ứng dụng công nghiệp, biến tần 3 pha thường được ưu tiên.
- Biến trở: Chọn biến trở có giá trị nằm trong khoảng 1kΩ – 10kΩ. Giá trị thông dụng nhất là 10kΩ loại tuyến tính, vì loại này cho khả năng điều chỉnh tốc độ ổn định và chính xác.
- Dây tín hiệu: Người dùng nên sử dụng dây có tiết diện phù hợp (thường từ 0.5 – 1.5 mm²) và có vỏ bọc chống nhiễu để đảm bảo tín hiệu truyền đi không bị sai lệch.
- Dụng cụ hỗ trợ: Bao gồm tua vít, kìm tuốt dây và đồng hồ VOM để kiểm tra điện áp.
- Tài liệu kỹ thuật của biến tần: Đây là tài liệu quan trọng vì mỗi hãng biến tần có cách bố trí chân tín hiệu và ký hiệu khác nhau. Người dùng cần đối chiếu trước khi thực hiện đấu nối.

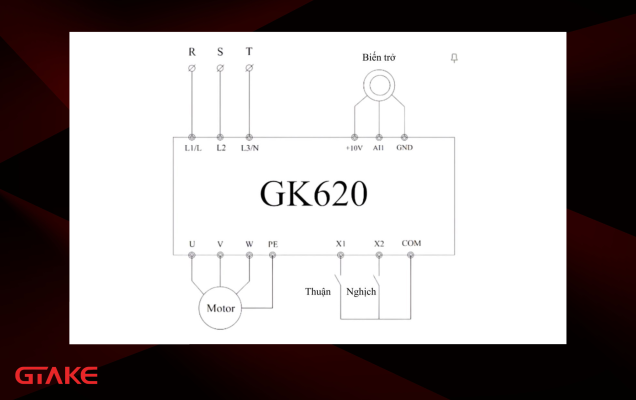

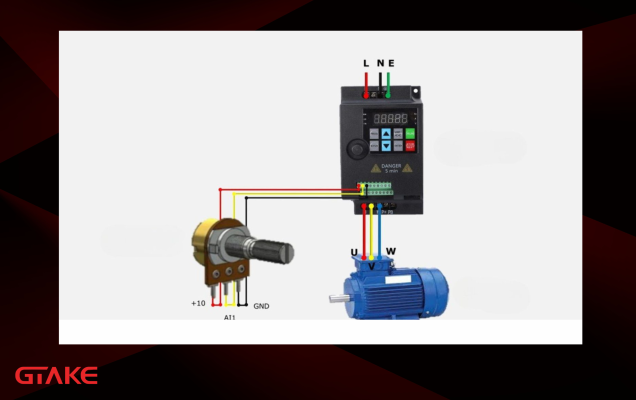

2. Đấu dây biến trở với biến tần
Biến trở thường có 3 chân và nguyên tắc đấu nối như sau:
- Chân 1 (VCC): đấu vào chân cấp điện áp tham chiếu của biến tần (thường là +10V hoặc +5V).
- Chân 2 (chân giữa – Output): đấu vào chân tín hiệu analog input (AVI, AI1, VI, v.v.). Khi người dùng xoay biến trở, điện áp thay đổi tại chân này sẽ được biến tần đọc để điều khiển tốc độ động cơ.
- Chân 3 (GND): đấu vào chân mass hay chân chung của biến tần (GND, COM, ACM).
Khi đấu nối, người dùng cần chú ý:
- Trên mỗi biến tần, ký hiệu có thể khác nhau. Ví dụ, trên biến tần INVT, chân tín hiệu có thể ký hiệu là AI1, còn trên biến tần Mitsubishi là VI. Do đó, tài liệu kỹ thuật của nhà sản xuất là nguồn tham khảo chính xác nhất.
- Biến trở chỉ có chức năng điều chỉnh tốc độ, không thay thế cho điện trở xả. Nếu hệ thống cần hãm nhanh hoặc tải lớn, người dùng phải lắp thêm điện trở xả vào cổng P+ và PB để tránh báo lỗi quá áp.
3. Cài đặt thông số trên biến tần
Sau khi đấu nối phần cứng xong, người dùng cần cài đặt thông số để biến tần nhận tín hiệu từ biến trở:
- Chọn kênh tần số tham chiếu: Người dùng phải cài đặt biến tần nhận tín hiệu từ cổng analog mà biến trở đã được đấu nối.
- Chọn nguồn điều khiển chạy/dừng (Run Command Source): Người dùng có thể để mặc định là bàn phím trên biến tần hoặc thay bằng công tắc ngoài. Nếu dùng công tắc, cần đấu dây vào các cổng DI1, DI2, FWD, REV và cài đặt tham số tương ứng.
- Cài đặt các thông số cơ bản: bao gồm thời gian tăng tốc (Acceleration Time), thời gian giảm tốc (Deceleration Time), tần số tối đa (Max Frequency) và thông số định mức của động cơ (công suất, điện áp, dòng điện).
- Khôi phục cài đặt gốc nếu cần thiết: Nếu người dùng không chắc chắn về các thông số, nên reset biến tần về mặc định của nhà sản xuất trước khi tiến hành.

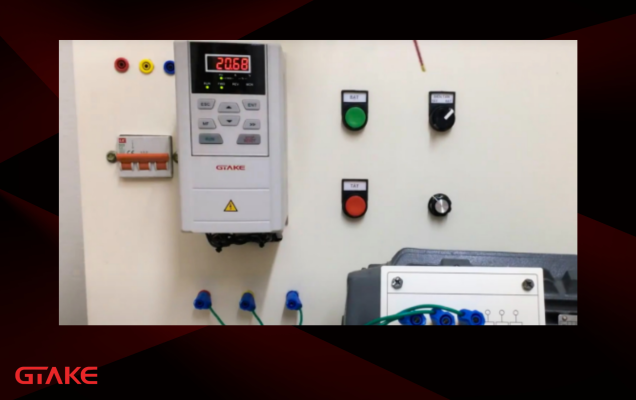

4. Kiểm tra và vận hành thử
Sau khi cài đặt, người dùng cần kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành:
- Dùng đồng hồ VOM đo điện áp giữa chân +10V và GND. Giá trị phải đúng 10V (hoặc 5V tùy biến tần).
- Đo điện áp giữa chân tín hiệu (AVI, AI1, v.v.) và GND. Khi xoay núm biến trở, điện áp phải thay đổi từ 0V đến 10V.
- Nhấn nút RUN trên biến tần (hoặc bật công tắc ngoài).
- Xoay núm biến trở để quan sát tốc độ động cơ thay đổi. Nếu động cơ chạy mượt mà, tốc độ điều chỉnh tuyến tính và đúng yêu cầu, việc đấu nối đã thành công.
Với quy trình trên, người đọc không chỉ hiểu cách đấu nối biến trở cho biến tần mà còn nắm rõ các lưu ý kỹ thuật quan trọng. Qua đó, tránh nhầm lẫn giữa biến trở điều khiển tốc độ và điện trở xả. Đồng thời, đảm bảo hệ thống hoạt động ổn định và an toàn.

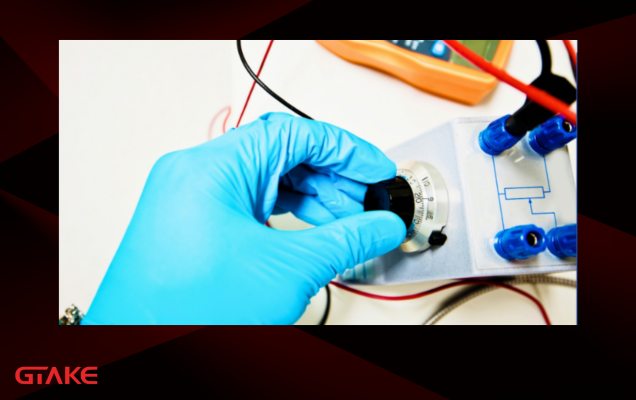

Cách điều khiển biến tần bằng biến trở
Điều khiển biến tần bằng biến trở là phương pháp phổ biến và đơn giản nhất để thay đổi tốc độ động cơ. Về nguyên lý, biến tần sẽ đọc tín hiệu điện áp tuyến tính từ biến trở thông qua cổng analog input (AI). Khi người dùng xoay biến trở, điện áp đầu ra thay đổi trong khoảng 0–10V (hoặc 0–5V tùy cấu hình). Biến tần sẽ quy đổi giá trị điện áp này thành tần số ngõ ra, từ đó điều chỉnh tốc độ động cơ từ chậm đến nhanh theo ý muốn.
Trong quá trình vận hành, người dùng chỉ cần nhấn RUN trên biến tần (hoặc dùng công tắc ngoài để cấp lệnh chạy). Sau đó, xoay núm biến trở biến tần để thay đổi tốc độ. Tuy nhiên, biến trở chỉ điều chỉnh tốc độ biến tần, không có chức năng hãm động cơ. Với những ứng dụng tải nặng hoặc yêu cầu dừng nhanh, người dùng cần kết hợp thêm điện trở xả hoặc module hãm để đảm bảo an toàn và hiệu quả.
Lời kết
Việc nắm rõ cách chọn biến trở cho biến tần và áp dụng đúng kỹ thuật điều khiển sẽ giúp hệ thống vận hành ổn định, an toàn và đạt hiệu quả cao. Khi chọn biến trở phù hợp, kết hợp với đấu nối chính xác và cài đặt chuẩn, người dùng có thể dễ dàng kiểm soát tốc độ động cơ theo yêu cầu thực tế.
