Tần số sóng mang của biến tần là gì?
Khái niệm

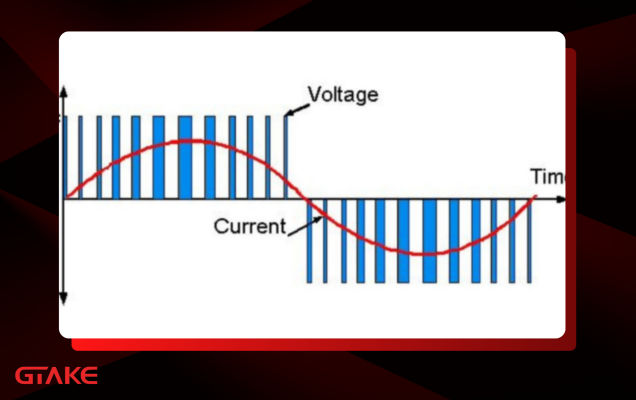

Tần số sóng mang của biến tần là tần số mà các linh kiện bán dẫn công suất (IGBT hoặc MOSFET) thực hiện quá trình đóng cắt để tạo ra điện áp xoay chiều có tần số thay đổi, từ đó điều khiển động cơ. Trong các biến tần hạ áp (≤ 500V), phương pháp điều khiển phổ biến nhất là điều chế độ rộng xung sin (SPWM – Sine-wave Pulse Width Modulation).
Ở chế độ này, sóng mang trong biến tần thường có dạng tam giác hoặc răng cưa và được so sánh với tín hiệu sin tham chiếu để quyết định thời điểm đóng/ngắt IGBT.
Thông thường, giá trị tần số sóng mang biến tần nằm trong khoảng từ 1 kHz đến 15 kHz. Mặc dù nhà sản xuất đã đặt sẵn mức mặc định, nhưng kỹ sư vận hành cần điều chỉnh dựa trên tải và điều kiện làm việc thực tế. Nếu lựa chọn sai, tần số sóng mang biến tần có thể làm giảm hiệu suất, tăng tổn hao hoặc rút ngắn tuổi thọ thiết bị.
Vai trò của tần số sóng mang của biến tần trong điều chế xung
Trong kỹ thuật PWM, tần số sóng mang của biến tần đóng vai trò như “nhịp điều khiển” cho toàn bộ quá trình biến đổi điện áp:
- Sóng mang được so sánh liên tục với tín hiệu tham chiếu dạng sin.
- Khi tín hiệu tham chiếu lớn hơn sóng mang, IGBT bật; ngược lại thì tắt.
- Chuỗi bật/tắt này tạo thành dòng xung có độ rộng thay đổi theo hình sin, nhờ đó tái tạo được điện áp xoay chiều đầu ra gần giống sin chuẩn.
Nói cách khác, sự hình thành sóng mang của biến tần là nền tảng để tạo ra điện áp đầu ra chất lượng, đảm bảo động cơ vận hành êm ái và ổn định.
>> Xem thêm: Điều chế độ rộng xung PWM là gì? Ứng dụng và Cách điều chế độ rộng xung
Mối liên hệ với tín hiệu điện và tốc độ đáp ứng
Tần số sóng mang biến tần ảnh hưởng trực tiếp đến độ mịn của điện áp và tốc độ đáp ứng của hệ thống:
- Khi tần số sóng mang cao: điện áp ngõ ra gần sóng sin hơn, động cơ chạy êm, giảm rung và giảm tiếng ồn. Đồng thời, biến tần phản ứng nhanh hơn với tín hiệu điều khiển. Tuy nhiên, số lần đóng cắt IGBT tăng lên, dẫn đến tổn hao nhiệt lớn hơn.
- Khi tần số sóng mang thấp: hiệu suất biến tần cao hơn và tuổi thọ linh kiện tốt hơn, nhưng tiếng ồn cơ học và méo sóng điện áp dễ nhận thấy hơn.
Chính vì vậy, việc lựa chọn giá trị tần số sóng mang biến tần cần cân bằng giữa yêu cầu vận hành (êm, chính xác, ít ồn) và yếu tố kỹ thuật (giảm tổn hao, kéo dài tuổi thọ thiết bị).
Nguyên lý hoạt động của tần số sóng mang trong biến tần
Cơ chế điều chế xung

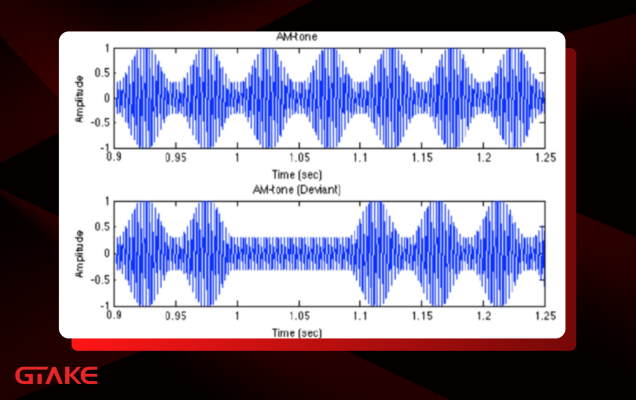

Trong hầu hết các biến tần hiện đại, kỹ thuật điều khiển động cơ được thực hiện bằng Điều chế độ rộng xung (PWM – Pulse Width Modulation). Cơ chế này dựa trên sự so sánh giữa tín hiệu tham chiếu dạng sin (đại diện cho điện áp/tần số mong muốn của động cơ) và sóng mang trong biến tần (thường có dạng tam giác hoặc răng cưa, tần số cao).
- Khi tín hiệu tham chiếu vượt sóng mang → IGBT bật.
- Khi tín hiệu tham chiếu thấp hơn sóng mang → IGBT tắt.
Kết quả của quá trình này là một chuỗi xung có độ rộng thay đổi theo thời gian. Chuỗi xung đó, sau khi lọc và truyền đến động cơ, sẽ tạo thành dạng sóng điện áp gần giống sin. Như vậy, có thể nói rằng sự hình thành sóng mang của biến tần chính là nền tảng để tái tạo điện áp đầu ra và kiểm soát momen cũng như tốc độ động cơ.
Sự khác biệt giữa tần số sóng mang cao và thấp
Giá trị tần số sóng mang biến tần ảnh hưởng trực tiếp đến đặc tính vận hành của cả biến tần lẫn động cơ.
Tần số sóng mang cao (10–15 kHz hoặc hơn)
- Tạo ra điện áp đầu ra mịn, gần với dạng sin lý tưởng.
- Giảm rung động cơ, giảm nhiễu âm thanh, thích hợp cho môi trường yêu cầu vận hành êm (quạt, bơm, thang máy).
- Nhược điểm: tăng tổn hao do đóng cắt, làm nóng nhanh IGBT, gây suy giảm tuổi thọ linh kiện.
Tần số sóng mang thấp (2–6 kHz)
- Tổn hao thấp, ít sinh nhiệt, kéo dài tuổi thọ linh kiện công suất.
- Nâng cao hiệu suất tổng thể của biến tần.
- Nhược điểm: sóng điện áp kém mịn, gây tiếng ồn và rung động rõ rệt ở động cơ.
Do đó, kỹ sư phải lựa chọn tần số sóng mang của biến tần phù hợp với từng ứng dụng, cân nhắc giữa hiệu suất, tuổi thọ linh kiện và mức độ êm ái khi vận hành.
Ảnh hưởng đến độ mịn của tín hiệu và tiếng ồn động cơ

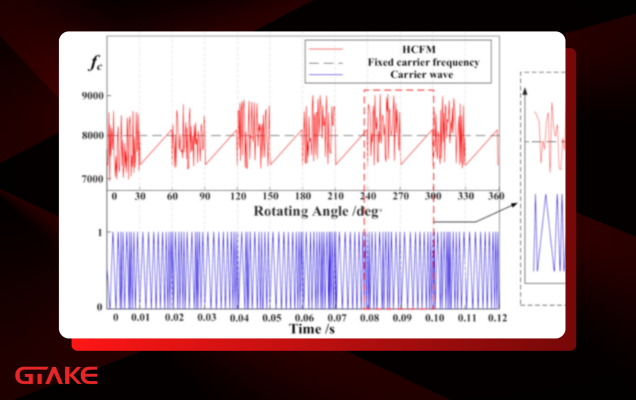

Tần số sóng mang của biến tần đóng vai trò quyết định đến chất lượng tín hiệu đầu ra và mức độ tiếng ồn động cơ trong quá trình vận hành. Khi tần số sóng mang cao, điện áp đầu ra được điều chế với mật độ xung dày hơn, tạo nên dạng sóng gần với sóng sin lý tưởng.
Điều này giúp động cơ chạy êm ái, giảm hiện tượng rung và hạn chế tối đa nhiễu âm, đặc biệt phù hợp cho các ứng dụng yêu cầu độ chính xác cao như máy CNC, thiết bị y tế hoặc hệ thống HVAC.
Ngược lại, khi sử dụng tần số sóng mang thấp, dạng sóng đầu ra trở nên thô hơn, dễ phát sinh gợn sóng và làm động cơ phát ra tiếng ồn cơ học rõ rệt. Sự rung lắc này không chỉ gây khó chịu về mặt âm thanh mà còn ảnh hưởng lâu dài đến tuổi thọ động cơ.
Chính vì vậy, trong thực tế, việc lựa chọn tần số sóng mang của biến tần cần được cân nhắc kỹ lưỡng để đạt sự cân bằng giữa chất lượng tín hiệu, độ êm ái và hiệu suất vận hành.
Tác dụng của việc điều chỉnh tần số sóng mang
Việc điều chỉnh tần số sóng mang của biến tần không chỉ tác động đến chất lượng vận hành của động cơ mà còn ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị.
Tùy theo ứng dụng cụ thể, kỹ sư có thể lựa chọn giá trị tần số sóng mang biến tần phù hợp để giảm tiếng ồn, nâng cao độ chính xác điều khiển và tối ưu hóa độ bền hệ thống. Đây là yếu tố quan trọng cần được cân nhắc kỹ lưỡng trong quá trình cài đặt và vận hành biến tần.
1. Giảm tiếng ồn khi động cơ chạy
Một trong những tác dụng dễ nhận thấy nhất của việc điều chỉnh tần số sóng mang của biến tần chính là khả năng kiểm soát tiếng ồn phát ra từ động cơ. Khi giá trị tần số sóng mang biến tần ở mức thấp, xung PWM tạo ra điện áp có biên độ thay đổi lớn, khiến động cơ phát ra tiếng rít hoặc rung động khó chịu. Đặc biệt, rõ trong các ứng dụng quạt, bơm hay thang máy.
Ngược lại, khi cài đặt tần số sóng mang biến tần ở mức cao hơn, dạng sóng điện áp gần với sóng sin lý tưởng, giúp động cơ vận hành êm ái, giảm đáng kể nhiễu âm. Tuy nhiên, không phải lúc nào cũng nên đặt tần số cao, vì điều đó còn liên quan đến tổn hao và tuổi thọ thiết bị.
2. Nâng cao độ chính xác trong điều khiển
Sóng mang trong biến tần quyết định độ mịn của tín hiệu đầu ra. Với tần số sóng mang cao, biến tần có khả năng tạo ra tín hiệu điều khiển động cơ chính xác hơn, tốc độ đáp ứng nhanh và ít dao động hơn. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu độ chính xác cao như máy CNC, robot công nghiệp hay dây chuyền sản xuất điện tử.
Sự hình thành sóng mang của biến tần giúp so sánh tín hiệu điều khiển với sóng tam giác. Qua đó, tối ưu hóa điều chế xung, mang lại khả năng kiểm soát tốc độ, moment và vị trí của động cơ một cách mượt mà.
3. Ảnh hưởng đến tổn hao nhiệt và tuổi thọ thiết bị
Điều chỉnh tần số sóng mang biến tần không chỉ ảnh hưởng đến tín hiệu và tiếng ồn, mà còn quyết định đến tuổi thọ của cả biến tần và động cơ. Khi tần số sóng mang cao, số lần đóng cắt linh kiện bán dẫn (IGBT, MOSFET) tăng lên, dẫn đến tổn thất chuyển mạch nhiều hơn và sinh nhiệt lớn.
Nếu hệ thống làm mát không đủ, nhiệt độ tăng cao sẽ rút ngắn tuổi thọ thiết bị điện tử trong biến tần. Đồng thời, nhiệt dư truyền sang động cơ cũng làm ảnh hưởng đến độ bền của cách điện và vòng bi.
Ngược lại, tần số sóng mang thấp giúp giảm tổn hao và nhiệt phát sinh, nhưng lại phải đánh đổi bằng tiếng ồn cơ học cao hơn. Vì vậy, kỹ sư cần cân đối giá trị thiết lập sao cho phù hợp với đặc thù tải và môi trường vận hành.
Cách lựa chọn tần số sóng mang trong biến tần
Việc lựa chọn tần số sóng mang của biến tần là một bước quan trọng để đảm bảo hệ thống vận hành ổn định, êm ái và đạt hiệu suất tối ưu. Trên thực tế, giá trị tần số sóng mang biến tần không cố định mà phải được điều chỉnh dựa trên đặc tính tải, môi trường làm việc và tình trạng thiết bị. Nếu lựa chọn sai, động cơ có thể phát ra tiếng ồn lớn, sinh nhiều tổn hao nhiệt hoặc giảm tuổi thọ cách điện.
Lựa chọn theo đặc tính tải
Đặc tính tải quyết định trực tiếp đến dải tần số sóng mang biến tần cần sử dụng:
- Với tải nặng, quán tính lớn như máy nghiền, băng tải công suất lớn: ưu tiên tần số thấp (2 – 4 kHz) để giảm tổn thất chuyển mạch, tăng độ bền linh kiện.
- Với tải đều và trung bình, chẳng hạn như quạt công nghiệp hoặc bơm nước: lựa chọn mức trung bình (6 – 8 kHz) để cân bằng giữa độ êm ái và hiệu suất.
Lựa chọn theo môi trường
Sóng mang trong biến tần cũng cần được điều chỉnh phù hợp với yêu cầu môi trường:
- Trong không gian cần độ yên tĩnh cao như hệ thống HVAC, văn phòng hoặc bệnh viện: chọn tần số cao (≥ 10 kHz) để giảm tiếng ồn động cơ, đảm bảo vận hành êm.
- Ngược lại, trong môi trường nhiệt độ cao, biến tần dễ sinh nhiệt, cần ưu tiên tần số thấp để giảm tổn hao và hạn chế nguy cơ quá nhiệt.
Lựa chọn theo tình trạng motor và cáp
Sự hình thành sóng mang của biến tần cũng bị ảnh hưởng bởi chất lượng motor và hệ thống cáp:
- Với motor cũ hoặc có cách điện kém, nên chọn tần số thấp để hạn chế dv/dt, tránh phá hỏng lớp cách điện.
- Với cáp dài trên 30m, nên sử dụng tần số thấp để giảm hiện tượng phản xạ điện áp, giúp hệ thống ổn định hơn.
Lưu ý khi cài đặt tần số sóng mang trong biến tần
Trong thực tế vận hành, việc cài đặt tần số sóng mang của biến tần không thể áp dụng một mức cố định cho tất cả các ứng dụng. Bạn cần cân nhắc giữa yêu cầu về độ ồn, hiệu suất làm việc và tuổi thọ thiết bị để đưa ra thông số phù hợp. Nếu chọn sai, hệ thống có thể gặp tình trạng động cơ phát tiếng kêu lớn, sinh nhiệt quá mức hoặc tuổi thọ linh kiện suy giảm. Ví dụ như:
-
Ứng dụng bơm và quạt
Đây là những hệ thống yêu cầu vận hành êm ái, hạn chế tối đa tiếng ồn vì thường lắp đặt trong nhà xưởng hoặc khu vực làm việc có con người. Với trường hợp này, nên cài đặt tần số sóng mang cao (8 – 12 kHz) để giảm tiếng ồn. Tuy nhiên, cần chú ý theo dõi nhiệt độ biến tần vì tần số cao sẽ khiến IGBT sinh nhiều nhiệt hơn.
-
Ứng dụng máy nén hoặc băng tải công nghiệp
Các thiết bị này thường đặt trong khu vực sản xuất tách biệt, tiếng ồn không phải yếu tố quan trọng. Do đó, có thể cài đặt tần số sóng mang thấp (2 – 4 kHz) để giảm tổn hao nhiệt và kéo dài tuổi thọ biến tần.
-
Ứng dụng yêu cầu điều khiển chính xác cao (thang máy, máy công cụ CNC)
Khi đó, tần số sóng mang nên được đặt ở mức trung bình đến cao (6 – 10 kHz) để đảm bảo đáp ứng tín hiệu mượt mà, giảm rung động và sai số.
Như vậy, không có một tiêu chuẩn chung cho tất cả. Bạn cần dựa vào đặc thù tải, môi trường vận hành và mục tiêu sử dụng để thiết lập tần số sóng mang tối ưu. Đây chính là yếu tố giúp biến tần phát huy tối đa hiệu quả. Đồng thời, cân bằng giữa hiệu suất, độ ồn và tuổi thọ.

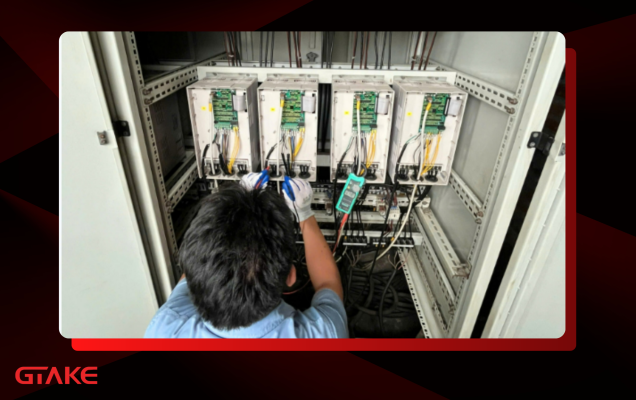

Nếu bạn vẫn băn khoăn trong việc lựa chọn và cài đặt tần số sóng mang của biến tần phù hợp cho từng ứng dụng cụ thể, hãy liên hệ ngay với Bình Dương AEC. Với đội ngũ kỹ sư nhiều năm kinh nghiệm và am hiểu thực tế, chúng tôi sẽ tư vấn chi tiết về giá trị tần số sóng mang biến tần, cách cài đặt và tối ưu theo đặc thù tải, môi trường cũng như tình trạng thiết bị. Quý khách hàng có thể liên hệ với Bình Dương AEC qua hotline 0904.584.886 hoặc Zalo OA để nhận hỗ trợ sớm nhất!
Lời kết
Tần số sóng mang trong biến tần đóng vai trò quan trọng trong việc quyết định hiệu suất vận hành, độ ồn và tuổi thọ thiết bị. Việc lựa chọn và cài đặt đúng thông số giúp hệ thống hoạt động êm ái, ổn định và tiết kiệm năng lượng. Tùy thuộc vào từng ứng dụng như bơm, quạt, thang máy hay máy công cụ, người kỹ sư cần điều chỉnh tần số sóng mang phù hợp để cân bằng giữa hiệu suất và độ bền thiết bị.
